工作原理
將制粒用粉末物料投入流化床內,冷空氣從主機后部加熱室進入,經初效.中效過濾.加熱器加熱至進風所需溫度后進入流化床,粉末在床內呈流態化,制粒用粘結劑由輸液泵送入雙流體霧化器,經霧化后噴向流化的物料。粉末間相互架橋聚集成粒并長大,水份揮發后由排風帶出機外。
應用領域
◎藥品造粒及包衣
?造粒:壓片顆粒、沖劑顆粒、膠囊用顆粒。
?包衣:顆粒、丸劑保護層、備色、緩釋、薄膜、腸溶 包衣。
◎食品造粒及包衣
?砂糖、咖啡、可可粉末、奶油、粉末果汁、氨基酸、調味料、膨化食品。
◎農藥、顏料色素、染料造粒
◎粉狀、顆粒、塊狀物料干燥
設備優點
1、PLC編程控制,人機界面中文屏幕顯示操作,可輸入配方參數,程序自動運行,操作方便,穩定,具備嚴格的互鎖功能,不致產生誤操作。
2、主機比常規設計加高,使設備處理范圍廣,能夠適應不同的物料干燥,并且保證一定的沸騰高度,以減小布袋除塵器的負荷,同時采用在線氣缸自動斗袋式布袋除塵,工作時可連續在線自動清灰除塵,并且可設定清灰及間隔時間,以達到良好的清灰效果,確保流化效果;選用防靜電布袋,消除運行中的靜電產生,使物料不易粘布袋,利于除塵,確保干燥效果,布袋除塵器設有壓差顯示,以及時提醒布袋需要清洗或更換;捕集袋由防靜電布制成,采用氣囊密封結構;設有升降加緊機構,在清場時,可以將捕集袋降下后再拆卸清洗;
3、系統風量由引風機調節系統風量,使設備可用于不同的物料制粒及干燥;
4、設備采取密閉圓形結構,無死角,清洗方便迅速,無交叉污染,符合GMP標準要求。
5、供料泵采用衛生級蠕動泵,衛生,清洗方便,并且供液穩定,確保制粒均勻度。
6、制粒機設計特殊的分風板,分風均勻,物料沸騰效果好,確保制粒效果。網板安裝形式為快裝式結構,方便清洗及維護。
7、干燥后的料倉移出能采用提升機實現翻轉卸料及整粒功能。
8、采用氣缸頂升式密封+氣囊自動充氣密封結構,密封可靠,操作簡單;
9、進風配有初、中、高效過濾器,可以保證進風達到10萬級以上,并在高效過濾器前后設置壓差顯示,以及時反映高效過濾器的阻力;
10、進風系統熱源為蒸汽,加熱器材質為全不銹鋼材質,進汽控制采用比例調節閥控制,通過PID技術確保溫度波動范圍控制在±2℃左右;
結構介紹
本機由空氣過濾裝置,空氣加熱及冷卻器,制粒(干燥)床,擴散室,過濾室,排風管、引風機、消音器、控制柜等組成。
1、機由底段進風室、頂噴制粒(干燥)床、擴散室(含真空進料口),過濾室組成,料車、過濾室配置壓差顯示。
2、空氣過濾裝置空氣過濾器分初、中,高效過濾器,確保進風達到10萬級凈化級別,以滿足GMP要求,高效過濾器前后可配置壓差顯示。
3、空氣加熱器為電加熱器,材質為全部不銹鋼,可控硅控制,進風溫度波動范圍為±2℃。
4、排風系統由排風管、引風機、消音器組成,引風機與主機隔離安裝,本機適合投料范圍大,也能很好的適應不同物料制粒的風量要求。
5、供液系統由頂噴噴槍、精密蠕動泵、加熱攪拌料桶、料車組成,對粘結劑、漿液進行化漿、攪拌,確保有效地霧化,以達到制粒要求,確保合格成品。

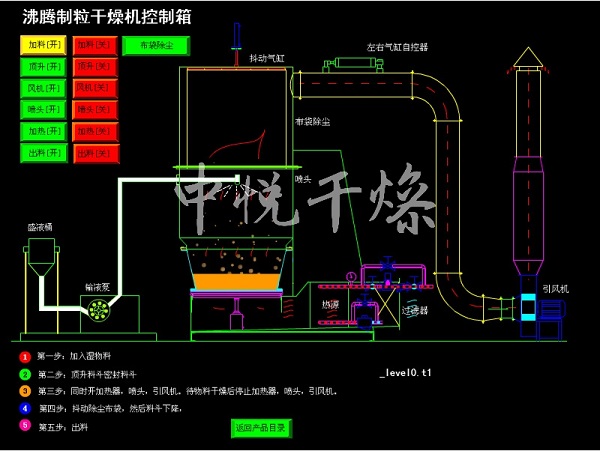

6、控制系統由觸摸屏、PLC程序編制器及溫度控制儀等組成,采用PID技術對進風溫度實行精確控制,并對排風溫度實行實時檢測和顯示,從而對制粒及干燥過程進行有效地控制。

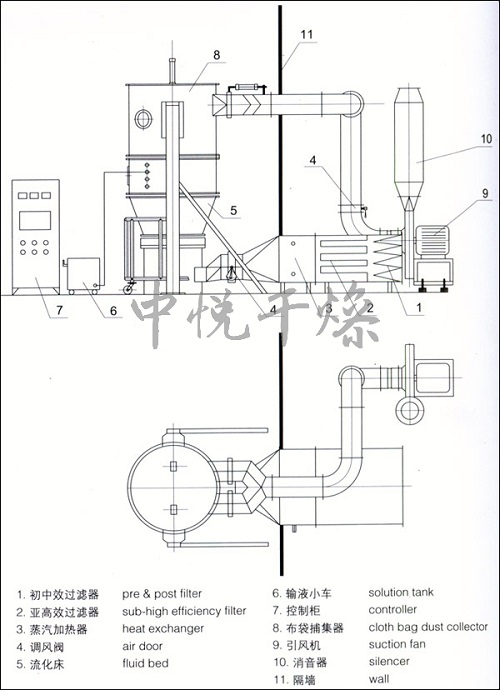

工藝示意圖
技術參數表
規格/型號 | 3 | 5 | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 200 | 300 | 500 |
容量(L) | 12 | 22 | 45 | 100 | 155 | 220 | 300 | 420 | 530 | 660 | 1000 | 1500 |
處理量(Kg) | 1.5/4.5 | 4/6 | 10/20 | 15/45 | 25/65 | 40/80 | 60/120 | 80/160 | 90/200 | 100/300 | 150/450 | 300/300 |
風機功率(Kw) | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | 22 | 30 | 37 |
蒸汽(kg/h) | 12 | 23 | 42 | 70 | 99 | 141 | 169 | 211 | 251 | 282 | 366 | 451 |
壓縮空氣耗量(m3/min) | 0.3 | 1.3 | 0.3 | 0.4 | 0.4 | 0.6 | 0.6 | 0.9 | 0.9 | 0.9 | 1.3 | 1.5 |
噪音dB(A) | (風機隔離安裝)≤75 | |||||||||||
外形尺寸 | 1.0 | 1.2 | 1.25 | 1.6 | 1.65 | 1.85 | 1.85 | 2.2 | 2.27 | 2.34 | 2.8 | 3 |
★以上數據僅供參考,以我司具體技術方案為準
