工作原理
將濕物料投入流化床內,冷空氣從主機后部加熱室進入,經空氣過濾器過濾.加熱器加熱至進風所需溫度后進入流化床,與濕物料混合,在床內呈流態化,水份揮發后由排風帶出機外,物料在料車內收集。
設備優點
1、PLC編程控制,人機界面,程序互鎖,防止誤操作。
2、主機比常規設計加高,使設備處理范圍廣;
3、系統風量由引風機調節系統風量,使設備可用于不同的物料干燥;
4、設備采取密閉圓形結構,無死角,清洗方便迅速,無交叉污染,符合GMP標準要求。
5、制粒機設計特殊的分風板,分風均勻,物料沸騰效果好,確保干燥效果。
6、采用氣缸頂升式密封+氣囊自動充氣密封結構,密封可靠,操作簡單;
7、進風配有初、中、高效過濾器,可以保證進風達到10萬級;
結構介紹
本機由空氣過濾裝置,空氣加熱器,干燥床,擴散室,過濾室,排風管、引風機、消音器、控制柜等組成。
1、由底段進風室、料車、擴散室,過濾室組成,料車、過濾室配置壓差顯示。
2、空氣過濾裝置三級過濾,確保進風達到10萬級凈化級別,以滿足GMP要求。
3、空氣加熱器為電加熱器,材質為全部不銹鋼,可控硅控制,進風溫度波動范圍為±2℃。
4、排風系統由排風管、引風機、消音器組成,引風機與主機隔離安裝,本機適合投料范圍大,也能很好的適應不同物料制粒的風量要求。
5、控制系統由觸摸屏、PLC程序編制器及溫度控制儀等組成,采用PID技術對進風溫度實行精確控制,并可對排風溫度實行實時檢測和顯示,從而對干燥過程進行有效地控制。

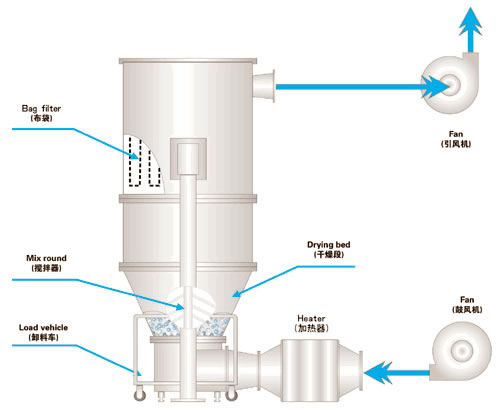

工藝示意圖
技術參數表
規格/型號 | 3 | 5 | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 200 | 300 | 500 |
容量(L) | 12 | 22 | 45 | 100 | 155 | 220 | 300 | 420 | 530 | 660 | 1000 | 1500 |
處理量(Kg) | 1.5/4.5 | 4/6 | 10/20 | 15/45 | 25/65 | 40/80 | 60/120 | 80/160 | 90/200 | 100/300 | 150/450 | 300/300 |
風機功率(Kw) | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | 22 | 30 | 37 |
蒸汽(kg/h) | 12 | 23 | 42 | 70 | 99 | 141 | 169 | 211 | 251 | 282 | 366 | 451 |
壓縮空氣耗量(m3/min) | 0.3 | 1.3 | 0.3 | 0.4 | 0.4 | 0.6 | 0.6 | 0.9 | 0.9 | 0.9 | 1.3 | 1.5 |
噪音dB(A) | (風機隔離安裝)≤75 | |||||||||||
外形尺寸 | 1.0 | 1.2 | 1.25 | 1.6 | 1.65 | 1.85 | 1.85 | 2.2 | 2.27 | 2.34 | 2.8 | 3 |
★以上數據僅供參考,以我司具體技術方案為準
