工作原理
??所謂真空干燥,就是將干燥物料處于真空條件下,進行加熱干燥。如果利用真空泵進行抽氣抽濕,則加快了干燥速度。
??注:如采用冷凝器.物料中的溶劑可通過冷凝器加以回收,如溶劑為水,可不用冷凝器,節省能源投資。
性能特點
◎真空下物料溶液的沸點降低.使蒸發器的傳熱推動力增大.因此對一定的傳熱量可以節省蒸發器的傳熱面積。
◎蒸發操作的熱源可采用低壓蒸汽或廢熱蒸汽。
◎蒸發器熱損失少。
◎在干燥前可進行消毒處理,干燥過程中無任何不純物污入,符合GMP要求。
◎?qū)儆陟o態式真空干燥器.故干燥物料的形體不會損壞。
適應物料
??適用于在高溫下易分解,聚合和變質的熱敏性物料的低溫干燥;被廣泛地采用在制藥、化工、食品、電子等行業。
技術改進

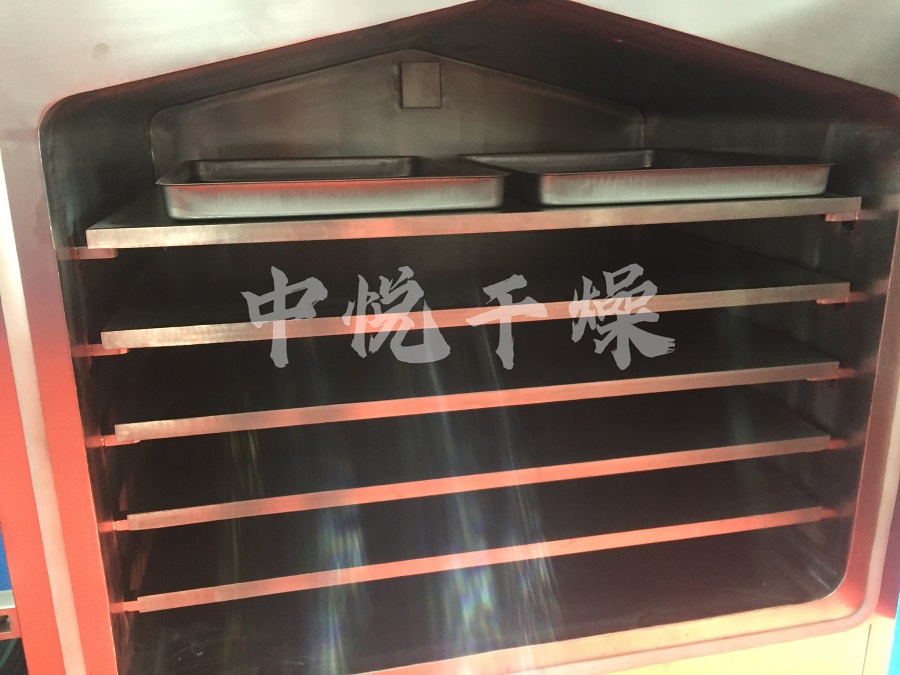

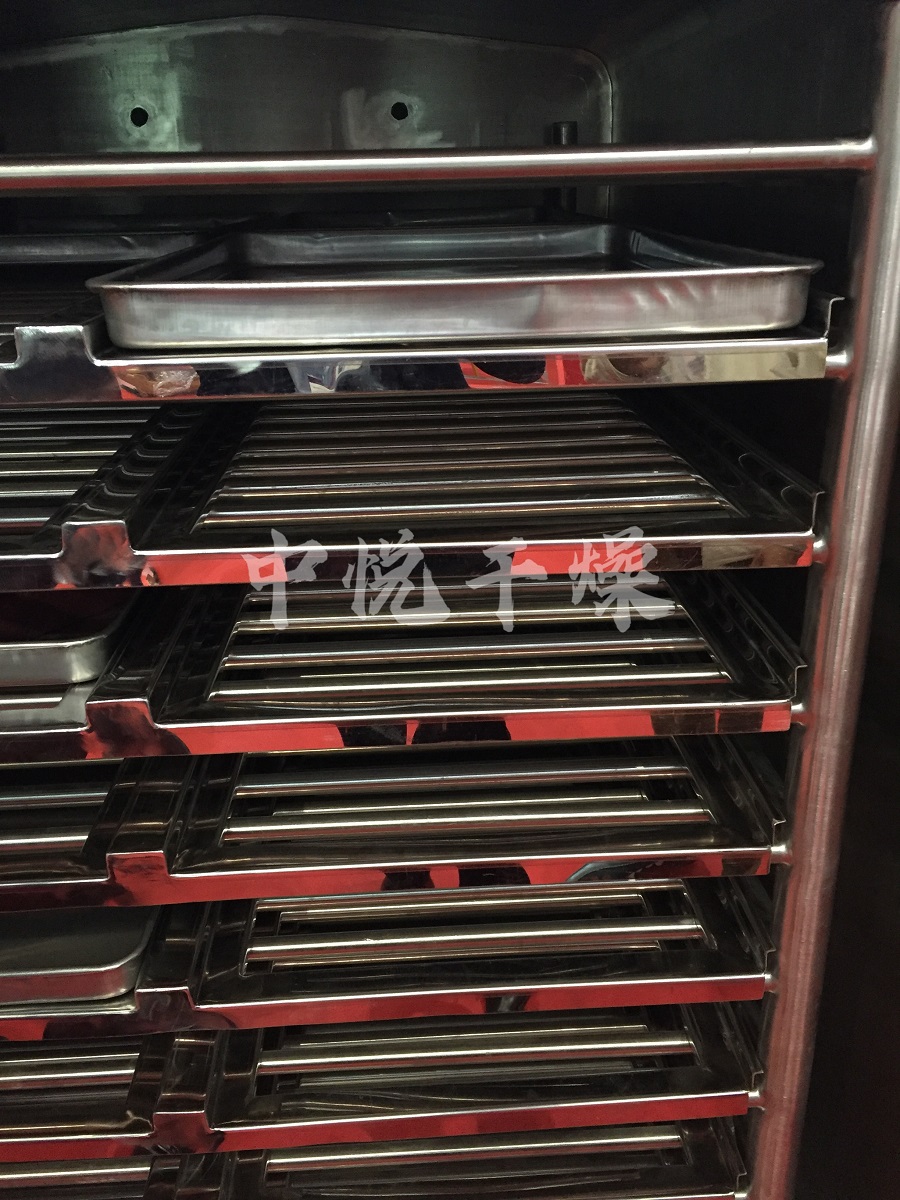

1、 由傳統的列管式換熱器優化設計為平板式,加熱更均勻。
2、 抽氣裝置由頂部設置優化設計為每層設置,抽氣更均勻,防止干燥差異過大。
3、 由傳統式的門鉸鏈和圓環式門鎖緊,開關費時費力,現優化設計為自動式門鎖緊,由氣缸控制,方便開關,節省人力。

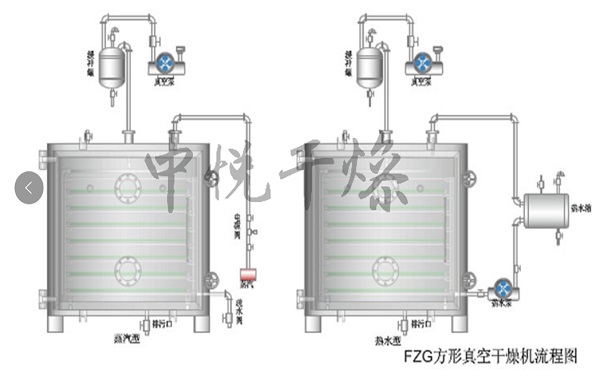

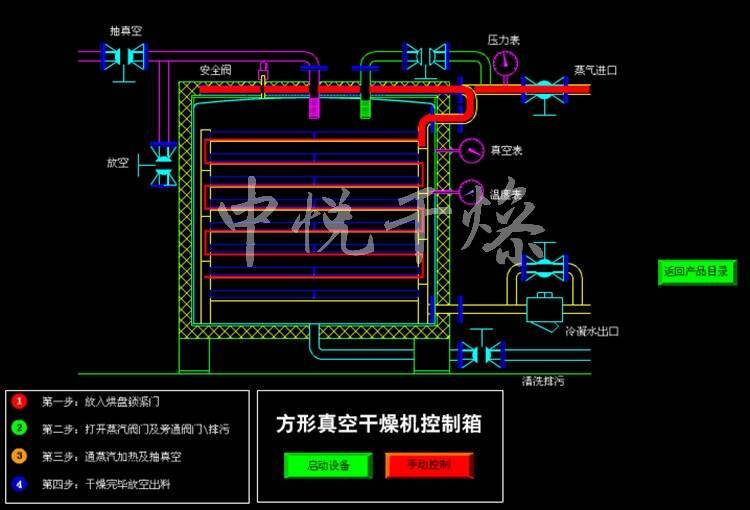

工藝圖
技術規格
名稱/規格 | FZG-10 | FZG-15 | FZG-20 |
干燥箱內尺寸 | 1500×1060×1220 | 1500×1400×1220 | 1500×1800×1220 |
干燥箱外尺寸 | 1513×1924×1720 | 1513×1924×2060 | 1513×1924×2500 |
烘架層數 | 5 | 8 | 12 |
層間距離 | 122 | 122 | 122 |
烘盤尺寸 | 460×640×45 | 460×640×45 | 460×640×45 |
烘盤數 | 20 | 32 | 48 |
烘架管內使壓 | ≤0.784 | ≤0.784 | ≤0.784 |
烘架使用溫度 | 35-150 | 35-150 | 35-150 |
箱內空載真空度 | -0.09~0.096 | ||
在-0.1MPa,加熱溫度110oC時,水的氣化率 | 7.2 | 7.2 | 7.2 |
用冷凝器時,真空泵型號,功率 | 2X-70A / 5.5KW | 2X-70A / 5.5KW | 2X-90A / 2KW |
不用冷凝器時,真空泵型號,功率 | SK-3 / 5.5KW | SK-6 / 11KW | SK-6 / 11KW |
干燥箱重量 | 1400 | 2100 | 3200 |
★以上數據僅供參考,以我司具體技術方案為準
