概述:
真空耙式干燥機,主要用于易爆、易氧化、膏糊狀 物料的干燥。在高真空下操作,溶劑沸點降低,同時隔絕了空氣,避免了物料干燥過程中氧化及過熱變質。適用漿狀、膏糊狀、粉狀、晶體狀等低溫?zé)崦粜晕锪细稍?,且可回收有機溶劑,適用性廣。
工作原理:

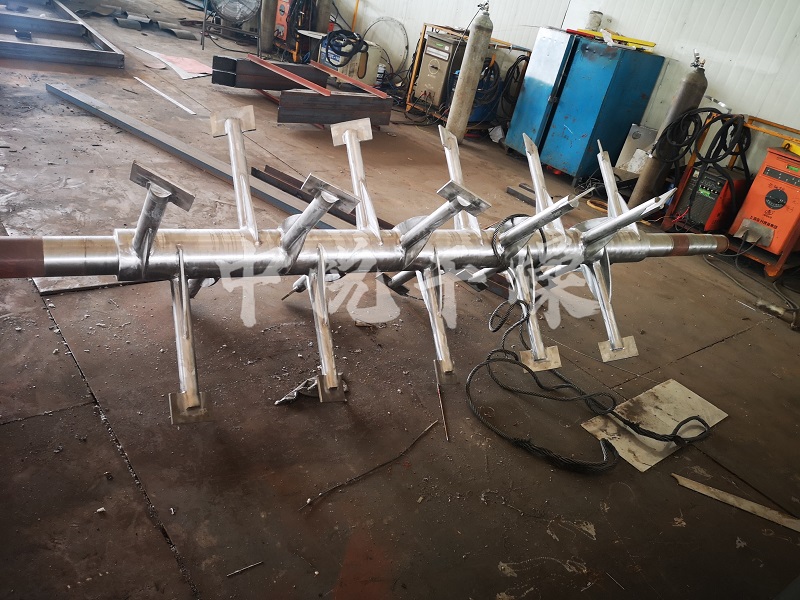

耙式真空干燥機主要結構為帶夾套的臥式圓筒容器,裝有低速攪拌軸,軸上裝有按一定方向排列的耙齒。攪拌軸有兩種形式,一種為不加熱的耙齒軸,另一種為可通入熱介質(熱水、熱油)的中空耙齒軸。夾套內通入加熱介質(熱水、熱油)。筒體內加入定量的濕物料,耙齒軸對物料進行攪拌,使物料加熱均勻,耙齒軸在時間繼電器的控制下,按一定時間間隔要求按正轉-停止-反轉-停止-正轉運行,運行周期由用戶根據物料的工藝操作條件來設定。筒體中被干燥的物料在耙齒軸有規律的攪拌下,一會兒向兩邊移動,一會兒向中間移動,周而復始,直至物料被干燥到工藝要求。筒體中安裝有振動棒,振動棒隨著耙齒軸的旋轉,自由落下,靠振動棒自重敲擊耙齒軸,振落粘附在軸上及筒體壁上的干物料,同時有擊碎結快物料的作用。內筒體上部安置有真空接口,接入真空系統,使被干燥物料在負壓下加熱干燥,可保證干燥物料在低溫下加熱,不致破壞物料的物化性質。物料達到干燥要求后,打開筒體下部的放料閥,讓物料在耙齒軸的攪拌下向中間移動進行出料。
設備特點:
1、物料干燥均勻;避免氧化、過熱;可得到含濕量極低的產品, 不需粉碎操作即可包裝。
2、蒸發強度高,一般約可蒸發5-15kg(水)/㎡·h
3、針對濕分為有機容積時,可通過冷凝器回收物料中的溶劑。
4、干燥水蒸汽夾帶的物料可經袋濾器過濾收集,沒有環境污染。
5、出料閥為DN200短頸球閥,具有密封性好,不積料等特點。
6、熱介質可用蒸汽、熱水、熱油。
7、本設備采用齒輪減速機,其輸出扭力大,性能穩定,使用壽命長,維護成本低。
8、本設備配置兩套標準填料密封,具有良好的密封性能,易更換。
9、本機設置攪拌,使物料在筒內形成連續循環狀態,進一步提高了物料受熱的均勻度。
10、軸可以空心設計,增加了加熱面積,提高了干燥速率。空心軸通過外接旋轉接頭接通蒸汽或?qū)嵊?,來達到輔佐加熱的目的。蒸發強度高,
以上參數為設備描述,配置可選,實際配置見廠家設備明細表。

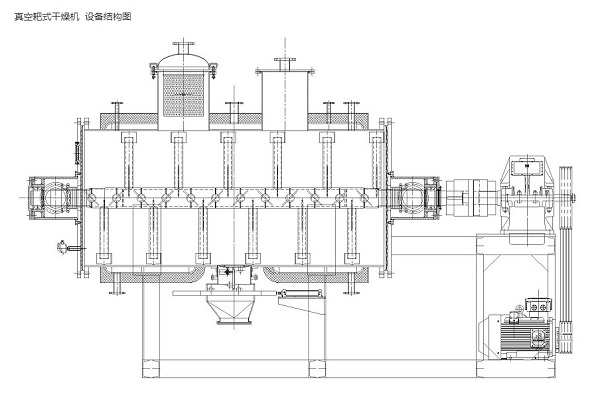

結構圖
技術規格
項目 | 機型 | |||||||
名稱 | 單位 | ZPG-500 | ZPG-750 | ZPG-1000 | ZPG-1500 | ZPG-2000 | ZPG-3000 | ZPG-5000 |
工作容積 | L | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 |
內筒尺寸 | mm | Φ600×1500 | Φ800×1500 | Φ800×2000 | Φ1000×2000 | Φ1000×2600 | Φ1200×2600 | Φ1400×3400 |
攪拌轉速 | rpm | 5-30無級調速 | ||||||
功率 | kw | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 |
夾層設計壓力 | Mpa | ≤0.3(熱水) | ||||||
筒內真空度 | Mpa | -0.09~0.096 |
★以上數據僅供參考,以我司具體技術方案為準
