工作原理
本機組為開式循環，并流式，離心式霧化，微負壓操作。干燥介質空氣經過初、中效空氣過濾器預過濾后根據操作指令由鼓風機吸取再經高效空氣過濾器過濾凈化后由電加熱管加熱成熱風，然后通過熱風分配器進入干燥主塔。液體物料根據操作指令經過蠕動泵，進入高速旋轉的離心噴頭，在離心力作用下被分散成小霧滴。在干燥主塔內，小霧滴與熱風在充分接觸，沿其特定路徑進行熱交換后被干燥成為產品，然后通過旋風分離器實現分離，固體物料被收集，氣體介質再經過過濾后被排出。
本機組的收料系統可采用了獨特的技術先進的冷凍除濕冷風冷卻收料裝置，既保證物料瞬間離開高溫區域避免物料軟化而得到冷卻，又可避免了物料在濕度較高的環境下吸濕現象。
系統描述
初選型： 5型噴霧干燥機組
加熱系統：電加熱
產品收集系統：旋風分離
循環系統：送、引風機開式循環
空氣過濾系統：初、中效+高溫高效空氣過濾器
供料系統：蠕動泵變頻調速自動供料
下料系統：收料旋風
控制系統：PLC與觸摸屏集中控制

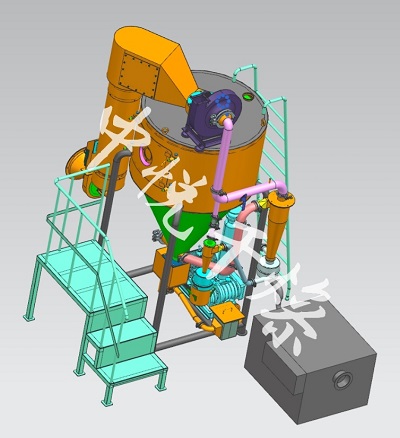

3D結構示意圖

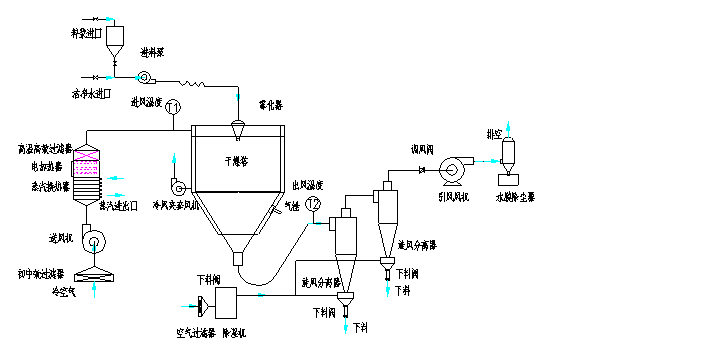

工藝流程圖
技術參數
水分蒸發量（凈水） | 約5Kg/h | 塔徑/塔高 | 1~1.2M/2.3~2.75M |
操作溫度 | 進風150~200℃ 出風80~ 100℃ | 霧化器 | 轉速約25000r.p.m 變頻調速 |
裝機功率 | 約23kw | ||
電加熱 | 21kw | 系統熱量 | 約18060Kcal/h |
壓空耗量 | 約0．45m3/min | 系統風量 | 約500 m3/h |
干燥系統形式 | 開式循環系統 | 供料方式 | 蠕動泵電磁調速 |
熱風接觸方式 | 并流方式 | 熱源方式 | 電加熱 |
產品捕集方式 | 旋風分離 | 霧化方式 | 離心式霧化 |
控制方式 | 任意設定、自動控制進風溫度，數顯溫度、壓力、壓差，變頻調節霧化轉速等。 | ||
